Introducere

Proiectarea unui difuzor de aproximativ opt litri folosind un midwoofer cu un diametru efectiv de doar 105 mm este o abordare clasică în fabricarea difuzoarelor la nivel mondial. Cu toate acestea, departe de a fi o sarcină simplă, aceasta necesită anumite alegeri de proiectare care pot părea neconvenționale. Mulți producători optează pentru reglarea bass reflex, care prioritizează extinderea frecvențelor joase, adesea în detrimentul puterii și, mai important, al amortizării.

Abordarea noastră se concentrează, în schimb, pe obținerea unui echilibru bun: oferirea unei extinderi rezonabile a frecvențelor joase, împreună cu o amortizare eficientă, fără a recurge la parametri extrem de ridicați ai midwooferului, care ar compromite în cele din urmă puterea.

Carcasa

Pentru proiectarea acestui difuzor, am început prin a ne asigura că orice colorare cauzată de vibrații este redusă la minimum. Am utilizat un panou frontal cu grosimea de 4 centimetri și am ales cu atenție proporțiile carcasei pentru a reduce reflexiile interne. Având în vedere dimensiunile, aceste reflexii se încadrează în frecvențele medii, o parte deosebit de sensibilă a spectrului audio. Reducerea la minimum a tuturor formelor de colorare la niveluri neglijabile îmbunătățește claritatea semnalelor subtile, îmbunătățind senzația de ambianță și acuratețea scenei sonore redate.

Portul reflex de dimensiuni reduse este poziționat în partea din spate, astfel încât difuzorul trebuie amplasat la cel puțin 20 de centimetri distanță de peretele din spate atunci când este utilizat.

Difuzoarele

Colaborarea noastră cu Scan-Speak ne-a permis să proiectăm un midwoofer cu parametri personalizați, care permite o reglare cu amortizare ridicată. Dimensiunea bobinei mobile și excursia liniară a diafragmei contribuie la o putere impresionantă, chiar și la frecvențe joase. Alegerea unei diafragme din aluminiu are ca rezultat o masă în mișcare redusă și evită ruperea frecvențelor înalte, care ar fi complicat proiectarea crossover-ului.

Tweeterul se bazează pe un model standard al producătorului danez, dar cu o structură a motorului semnificativ întărită pentru a asigura o mai bună gestionare a frecvențelor, în special în gama medie. Un factor de forță bine echilibrat și o conformitate adaptată au dus la un răspuns tranzitoriu excepțional de rapid, îmbunătățit și mai mult de un comportament acustic al fazei atent proiectat, care accentuează dinamica atacului.

Filtrul crossover

Rețeaua crossover, perfecționată după finalizarea dimensiunilor carcasei și minimizarea undelor staționare interne, are un design relativ simplu. A fost dezvoltată cu o atenție deosebită atât la răspunsul acustic al secțiunilor individuale ale filtrului, cât și la alinierea de fază a fiecărui driver, optimizată pe axă și în afara axei. Acest lucru asigură o scenă sonoră care păstrează cu acuratețe indiciile spațiale și profunzimea înregistrării originale atunci când este redată într-un mediu de ascultare real.

Inductoarele sunt înfășurate cu aer, folosind sârmă de cupru de grosime mare pentru a minimiza rezistența în serie, în timp ce rezistențele de amortizare sunt selectate cu atenție pentru a optimiza atât răspunsul în frecvență, cât și comportamentul fazei acustice.

Concluzie

La finalul procesului de optimizare, am obținut un difuzor subțire, dar robust, cu un răspuns în frecvență care depășește simpla platitudine pe axă și oferă în schimb performanțe impresionante în condiții reale, în încăpere. Dimensiunile sale compacte, posibilitatea de a fi amplasat aproape de peretele din spate și gama vocală deosebit de plăcută îl fac un adevărat punct de referință atât în ceea ce privește echilibrul, cât și performanța acustică.

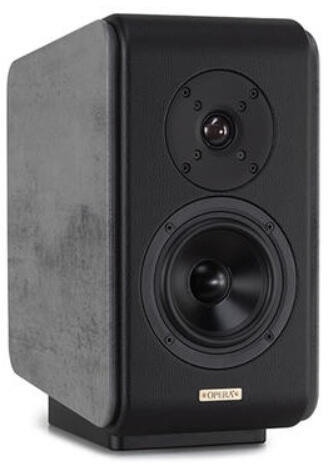

Tip: Boxă de raft cu două căi și bass reflex
Tweeter: Tweeter cu cupolă moale de 26 mm, magnet dublu din ferită, placă frontală din aluminiu
Mid/Woofer: Con din aluminiu anodizat negru de 150 mm, magnet din ferită
Sensibilitate (2,83 V / 1 m): 88 dB
Răspuns în frecvență (-3 dB): 55 Hz - 28.000 Hz
Impedanță nominală: 4
Impedanță minimă: 3,5
Putere maximă: 100 W fără distorsiuni
Putere amplificator recomandată: 25 - 100 W
Frecvență de crossover: 2200 Hz
Dimensiuni carcasă (L x Î x A): 203 x 382 x 372 mm
Difuzor cu suport (L x Î x A): 312 x 1116 x 439 mm
